[Kafka] Apache Kafka 공식문서 살펴보기 (Design, 심화 이론)

0. 들어가기 전

바로 전에 Kafka의 기본 이론에 대해서 알아봤었습니다.

https://ksh-coding.tistory.com/160

[Kafka] Apache Kafka 알아보기 (기본 이론)





이번에는 공식문서에서 언급하는 좀 더 심화적인 내용들을 살펴보도록 하겠습니다.

Kafka 공식문서의 Design 챕터에서는 Kafka의 내부 구조, 원리를 다루고 어떤 장점이 있는지를 소개하고 있습니다.

하나씩 알아보도록 하겠습니다.

---

1. Persistence

Kafka의 각 이벤트 메시지들은 어느 곳에, 어떻게 저장될까요?

그리고 Kafka에서의 메시지 Read/Write 성능은 어떨까요?

해당 챕터에서는 이와 관련한 내용을 다룹니다.



📚 Dont'fear the filesystem! : Kafka는 filesystem을 사용하지만, 성능이 좋다!

Kafka relies heavily on the filesystem for storing and caching messages. There is a general perception that "disks are slow" which makes people skeptical that a persistent structure can offer competitive performance.



• Kafka는 message를 저장하고 캐싱할 때 filesystem을 사용한다.
• 보통 Disk는 느리지만, Disk 구조를 적절히 설계한다면 빠를 수 있다.





※ 일반적인 Disk 구조 문제점

• 일반적으로 Disk의 선형 Read/Write(순차 I/O) 속도는 빠르지만, 데이터를 탐색할 때의 Random I/O는 상당히 느리다.
• 순차 I/O의 쓰기 성능은 600MB/sec인 반면, Random I/O의 쓰기 성능은 100KB/sec으로 약 6000배나 차이가 난다.
• 이러한 차이를 보완하기 위해서 현대 OS는 메모리 회수 시 메인 메모리의 free 메모리를 Disk 캐싱에 사용한다. (Random I/O 발생을 줄이기 위해)
  • Kafka에서 이러한 메인 메모리를 Disk 캐싱에 사용한다면 문제가 발생할 수 있다.
  • Kafka는 JVM 기반으로 구축되는데, JVM 위에서 인메모리 캐시를 사용하면 객체 메모리 오버헤드가 많아지고 GC에 데이터가 커져서 더 느려지게 된다.



※ Kafka Disk 캐싱

• 따라서, Kafka에서는 메모리에 Disk를 캐싱하는 것이 아니라 OS 커널의 페이지 캐시에 Disk를 캐싱한다.
• 이로 인해 메인 메모리를 여유롭게 사용하면서 GC의 패널티 없이 사용할 수 있다.
• 또, 인메모리 캐싱은 서비스가 재시작될 때 다시 빌드해야하므로 성능이 좋지 않은데, 페이지 캐시에 Disk 캐싱을 하게되면 OS의 영역이기 때문에 재시작과 관련 없이 캐시를 유지한다.
• 따라서, Kakfa의 모든 데이터는 filesystem에 'persistent log' 형태로 기록된다. (페이지 캐시에 저장)







📚 Constant Time Suffices : Kafka는 Read/Write 시간복잡도가 O(1)이다! (랜덤 I/O 대신 순차 I/O 사용)

• 일반적인 메시징 시스템에서는 B-Tree를 사용하여 메시지별로 메타 데이터를 유지합니다.
• 하지만, B-Tree는 시간복잡도가 O(log N)으로 일반적으로 빠르지만 Disk 작업에서는 상당히 느릴 수 있습니다.
  • Disk는 병렬 작업을 수행하지 못하고 초당 약 10ms로 탐색하므로 여러 건의 작업 시 오버헤드가 매우 높아집니다.
• Kafka는 filesystem 기반 Queue로, 모든 연산을 로그 기반의 순차 I/O를 사용하여 O(1)으로 빠르게 디스크 탐색을 합니다.
  • 메시지를 파일에 추가하는 방식으로 데이터 기록
  • 시간 복잡도가 O(1)이기 때문에 저장된 파일의 개수에 영향을 받지 않고 많이 적재되어 있더라도 성능을 유지
  • 따라서, 다른 메시징 시스템과 달리 사용자가 성능을 고려할 필요 없이 메시지를 원하는 기간동안 적재해놓고 재소비 가능

---

2. Efficiency

이번 챕터에서는 Kafka에서 어떤 식으로 메시지들을 효율적으로 처리하는지 알아보도록 하겠습니다.





📚 Message 그룹화 + 페이지 캐시 Read로 비효율성 제거

• 모든 연산이 순차 I/O임에 따라 다음과 같은 2가지 문제가 발생합니다.
  • 작은 크기의 I/O가 빈번하게 발생 : 순차적으로 O(1)로 Write를 하기 때문에 작은 크기의 메시지가 버퍼에 쌓이지 않고 매번 I/O를 발생시켜 비효율적일 수 있다.
  • 과도한 바이트 복사 발생 : Kafka 자체 메모리 내부에 버퍼 및 캐시가 존재하는데, 메시지 처리 시마다 메시지를 복사해서 버퍼에 저장하고 캐싱하므로 과도한 바이트 복사가 일어나서 비효율적일 수 있다.
  • EX) 작은 크기의 메시지들이 자주 처리되면 Network 비용이 처리 시마다 발생하고 바이트 복사가 매번 일어나서 비효율적
• 작은 크기의 I/O가 빈번하게 발생하는 비효율성을 제거하기 위해, Kafka는 메시지들을 그룹화해서 저장한다.
  • Kafka Producer는 로그에 그룹화된 큰 메시지들을 저장하고 Consumer도 그룹화된 큰 메시지들을 소비하게 된다.
• 과도한 바이트 복사를 피하기 위해 '페이지 캐시'에 한 번만 복사하고 이후에는 저장된 메시지들을 재사용한다.





📚 End-to-end Batch Compression : 여러 메시지들을 Batch 압축

• Kafka는 메시지를 그룹화하는 것뿐만 아니라 Batch를 사용해서 메시지들을 압축한다.
• Batch 메시지들은 로그에 압축된 상태로 저장되고, Consumer가 해당 압축 데이터를 해제하여 사용한다.

---

3. Producer

이번 챕터에는 메시지를 publish하는 Producer의 설계에 대해서 알아보겠습니다.





📚 Leader Broker & Follower Broker

Producer를 보기 전에, Event를 저장하는 Storage 역할을 하는 Broker에 대해서 조금 더 보충이 필요합니다.

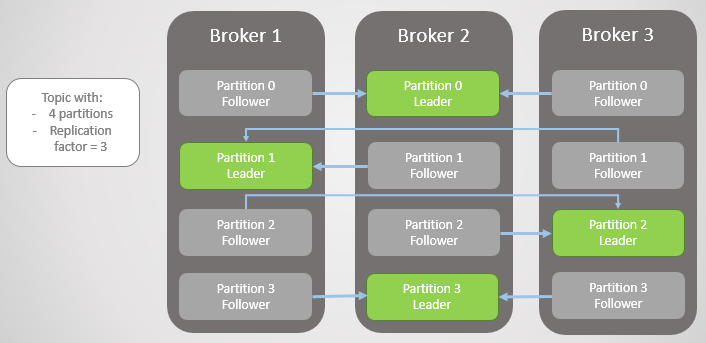

Kafka Cluster의 여러 Broker들은 파티션별로 Leader, Follower의 역할을 가집니다.

Leader & Follwer Broker

• Kafka Cluster의 Broker는 기본적으로 모든 Partition의 정보를 알고 있다.
• 하지만, 각 Partition에서 메시지를 Read/Write하는 Broker는 단 1대이고, 이를 Leader Broker라고 한다.
• Partition별로 Leader Broker가 아닌 Broker들은 해당 Partition의 Follower Broker가 된다.
  • Follower Broker가 존재하는 이유는 Partition의 Leader Broker에 장애가 발생했을 때 빠르게 Leader로 승격되는 구조를 만들어서 HA를 보장할 수 있기 때문이다.
  • 따라서, 모든 Follower Broker들은 각 파티션의 Leader Broker로부터 지속적으로 새로운 메시지를 확인하여 복제한다.





📚 Load Balancing

1. 메시지 Publish 시 Broker Load Balancing : 메시지 Publish 시 어떤 Broker가 메시지를 Read/Write할지 어떻게 결정할까?

• Kafka의 Producer들은 Kafka Cluster의 모든 Kafka Node에게 어떤 Broker가 살아있는지, Partition의 Leader Broker들은 어떤 Broker인지 메타데이터를 요청하여 제공받는다.
• Producer가 메시지를 Publish 할 때, 모든 Broker에게 메시지를 publish 하지 않고 Publish할 Partition의 Leader Broker에게만 메시지를 보낸다.





2. 메시지 Publish 시 Partition Load Balancing : 메시지 Publish 시 어떤 Partition에 메시지가 적재될 지 어떻게 결정할까?

• Kafka는 기본적으로 라운드 로빈 방식을 사용하여 적재할 파티션을 결정하지만, 조건을 통해 적재할 파티션을 지정할 수 있다.
  • 적재할 파티션 지정 : Event Key를 설정하여 지정
  • Event Key가 설정된 Event는 해당 Key를 해싱하여 적재할 Partition을 정한다.
  • 따라서, 동일한 Event Key를 가진 Event는 모두 같은 Partition에 저장된다.



📚 Asynchronous Send

• Kafka는 Batch를 통해 Producer에서 메시지를 비동기로 Publish 할 수 있다.
  • 비동기 Send의 의미는 여러 건의 메시지를 1건씩 동기적으로 처리하지 않고 비동기로 처리한 후 Batch 처리한다는 의미이다.
• Producer에서 메시지를 바로 Publish하지 않고 메모리에 쌓아놨다가 하나의 Request에 모두 담아서 보낼 수 있다.
  • 메모리에 적재된 메시지의 양 (batch.size) or 최대 대기 시간 (linger.ms)을 설정하여 그 이상이 되면 Request를 보내도록 설정할 수 있다.
  • 이를 통해 약간의 지연 시간(버퍼 시간)을 감수하고 처리량을 늘릴 수 있다.

---

4. Consumer

이번 챕터에는 메시지를 consume하는 Consumer의 설계에 대해서 알아보겠습니다.





📚 Kafka Consumer 동작 (feat. Offset)

• Kafka Consumer는 메시지를 소비할 Partition의 Leader Broker에게 'fetch' 요청을 하는 방식으로 동작한다.
• Consumer는 각 'fetch' 요청마다 로그에 offset을 지정하고 해당 위치부터 끝 위치까지의 로그 Chunk를 다시 받는다.
  • Offset이란, 파티션 내에서 데이터가 기록된 순서를 나타내는 고유 번호이다.
  • EX) Offset 1~10이 있을 때 fetch 요청 Offset이 4라면 Offset 4~10의 데이터를 받는다.
• 즉, Consumer는 해당 offset에 해당하는 로그를 재소비할 수 있다.



📚 Broker -> Consumer (Push) vs. Broker <- Consumer (Pull)

An initial question we considered is whether consumers should pull data from brokers or brokers should push data to the consumer.



Kafka는 메시지 Consume 시 Broker에서 Conusmer에 Push할지, Consumer가 Broker에서 Pull할지를 고민했다.



• Broker -> Consumer (Push)
  • Broker가 Consumer에 Push하는 방식은 Broker가 데이터 전송 속도를 제어하기 때문에 처리량이 다른 다양한 Consumer를 사용하기에 어려움이 있다.
  • EX) Push 방식을 사용하는 목적이 메시지가 Publish 될 때 바로 Consumer에서 처리하도록 하기 위함이지만, Consumer가 많을 때 처리량이 다르다면 문제가 된다.
  • 또, 처리량이 같더라도 Publish 양이 엄청나게 많아지면 Consumer가 과부하가 걸릴 수 있다.
• Broker <- Consumer (Pull)
  • Push 방식의 단점을 Pull 방식을 사용하면 극복할 수 있다.
    • Publish 양이 많더라도 Consumer가 처리할 수 있을 때만 Pull 받아서 처리하기 때문에 과부하가 적다.
  • 또 다른 장점은 Push 방식보다 효율적으로 Batch로 메시지를 소비할 수 있다.
    • Push 방식을 사용하면 Broker에서 메시지를 Batch로 보낼 수는 있지만, Consumer에서 소비할 수 있는지는 알지 못한채 보내게 되기 때문에 의미가 없게 된다.
    • Pull 방식에서는 항상 Consumer의 처리 속도에 맞게 메시지를 가져올 수 있으므로 효율적으로 Batch를 사용할 수 있다.
  • Pull 방식의 단점은, 반대로 Broker에 메시지가 없는 경우에도 메시지가 생성될 때까지 Polling 한다는 점이다.

    • Kafka에서는 이러한 단점을 방지하기 위해 Long Polling을 사용하여 응답이 올 때까지 연결을 끊지 않고 대기하여 효율을 조금 올린다.





📚 Consumer Position

Keeping track of what has been consumed is, surprisingly, one of the key performance points of a messaging system.



메시징 시스템에서 핵심 포인트 중 하나는 '소비된 메시지를 추적하는 것'입니다.



※ AS-IS 메시징 시스템 동작

• 대부분의 메시징 시스템은 Broker에서 어떤 메시지가 소비되었는지에 대한 메타데이터를 보관합니다.
• 이때, 보통 메시징 시스템들의 스토리지 구조는 확장성이 좋지 않기 때문에 메시지가 소비되면 보관한 메타데이터를 삭제합니다.
  • 이를 통해 데이터 크기를 작게 유지할 수 있기 때문에 확장을 줄일 수 있습니다.
• Broker에서 메시지가 소비되었다는 판단은 2단계에 거쳐서 발생합니다.

  • Consumer가 메시지를 전달받았을 때 -> 'sent not consumed'의 의미로 마킹
  • Consumer가 메시지 소비 후 Broker에게 메시지 소비 알림 -> 소비한 것으로 기록



이러한 동작은 다음과 같은 문제가 발생할 수 있습니다.

• Consumer가 Broker에 소비 알림을 보내지 못한 경우
  • 2가지 선택 존재
  • Broker에서는 소비되지 않음으로 간주하고 메시지를 다른 Consumer에게 전달하여 재소비
    • Consumer가 이미 처리한 메시지라면 메시지 중복 재소비가 발생
  • Broker에서 메시지를 삭제하지 않고 유지
    • 미처리 상태의 메시지가 Broker에 지속적으로 쌓여 크기가 커질 수 있음



따라서, 위와 같이 AS-IS의 메시징 시스템으로는 해결할 수 없는 문제가 있습니다.

이를 Kafka에서는 다음과 같은 방식으로 해결합니다.



※ Kafka의 Offset 기반 Consume

• Kafka는 Broker가 아닌 Consumer가 메시지를 소비한 Position(Offset)을 관리합니다.
• Topic 내의 여러 파티션은 정확히 각 1개의 Consumer에 의해 메시지가 소비됩니다.
• 따라서, Partition의 Offset은 할당된 Consumer가 마지막으로 메시지를 소비한 위치입니다.
• 이러한 Partition의 Offset을 메시지 소비 시마다 주기적으로 저장하여 메시지 소비를 추적할 수 있습니다.
  • 이는 하나의 정수에 불과하기 때문에 데이터 크기가 작고, 따라서 주기적으로 저장해도 성능에 무리가 없습니다.
  • 이를 통해 이전에 소비했던 메시지도 필요한 경우 이전 Offset으로 돌아가서 메시지를 재소비 할 수 있습니다.

---

5. Message Delivery Semantics

위에서 Producer와 Consumer 동작에 대해서 살펴봤으니, 이제는 메시지 전달 방식에 대해서 살펴보도록 하겠습니다.

* At most once—Messages may be lost but are never redelivered.
* At least once—Messages are never lost but may be redelivered.
* Exactly once—this is what people actually want, each message is delivered once and only once.



• At most once : 메시지가 유실될 수 있지만 절대 다시 전달되지 않는다.
• At least once : 메시지가 절대 유실되지 않지만 다시 전달될 수 있다.
• Exactly once : 메시지가 정확히 1번만 전달된다.



먼저, Kafka의 메시지 Commit에 대해서 알아봅시다.

When publishing a message we have a notion of the message being 'committed' to the log.

• Kafka에서 Message는 파티션 로그에 저장되었을 때 'committed' 되었다고 한다.
• Message가 커밋된 이후에는 활성 상태의 복제본이 최소 1대의 Broker에 존재하는 한 데이터가 유실되지 않는다.



• Kafka의 0.11.0.0 버전 이전/이후로 메시지 전달 보장 방식(semantic)이 추가되었다.
  • 이전 : Producer가 메시지 커밋 응답을 받지 못했을 때 메시지를 resend 할 수 밖에 없었다.
    • 해당 동작은 실제로 메시지가 전달되었음에도 재전송이 발생할 경우 다시 로그에 기록되므로 'At least once'의 의미를 가진다.
  • 이후 : 'idempotent delivery option(멱등 전달)' & 메시지 트랜잭션 기능
    • idempotent delivery (멱등 전달)
      • 로그에 중복 커밋이 생기지 않도록 각 Producer에게 ID 할당하고, 메시지에 Sequence Number 할당
      • 해당 동작은 브로커에서 Producer ID + Sequence Number로 메시지를 식별하여, 같은 프로듀서에서 메시지를 중복으로 커밋되지 않게 방지한다.
      • 이는 'Exactly once'의 의미를 가진다.
    • 메시지 트랜잭션
      • Producer가 여러 토픽 파티션에 메시지를 send할 때 해당 메시지들을 트랜잭션처럼 묶어서 원자성 보장
      • 여러 토픽 파티션에 메시지를 전달할 때도 원자성을 보장하여 'Exactly once'의 의미를 가진다.



결론적으로, Kafka는 기본적으로 'At least once'로 메시지를 받지 못하면 재전송하는 방식을 사용하지만,

Idempotent delivery & 트랜잭션 기능을 통해 메시지를 1번만 보내는 'At exactly once' 방식으로 동작할 수 있다.

---

6. Replication

Kafka replicates the log for each topic's partitions across a configurable number of servers.
This allows automatic failover to these replicas when a server in the cluster fails so messages remain available in the presence of failures.

• Kafka는 각 토픽 파티션들의 로그를 여러 개의 서버에 복제(replicate)한다.
• 이러한 기능을 통해 클러스터 내의 서버에 장애가 발생하더라도 복제본으로 복구가 가능하다.



• Replication의 단위는 토픽 파티션
• 각 파티션별로 1개의 Leader Broker와 나머지 Follower Broker 존재
  • Produce/Consume(Write/Read) 작업은 모두 Leader Broker에서 처리
  • 이때 해당 파티션에 쌓이는 메시지의 로그는 Leader Broker, Follower Broker에 모두 적재된다.
• ISR (In-Sync Replica) : 리더와 동일한 데이터 상태를 유지하며, 리더와 동기화되어 있는 복제본 Follower Broker들의 집합
  • Leader Broker가 나머지 Follower Broker들의 로그 동기화 상태를 모니터링하여 ISR에 포함



※ Leader Broker 장애 발생 시 Failover 동작

• 정상적인 시나리오에서 메시지 적재 시 메시지 로그를 Follower Broker에 적재, 동기화된 Follower Broker를 ISR에 포함
• Leader Broker 장애 발생 시 클러스터 내의 'Controller Broker'가 ISR에서 1개의 Follower Broker를 Leader로 승격

---

7. Log Compaction

해당 부분은 저장 공간과 복원의 관점에서 어떻게 Kafka에서 Log를 저장하고 복원하는지에 관한 설명이 나와있습니다.



일반적인 로그 Retention은 다음과 같이 동작합니다.

• Infinite Retension
  • 영구적으로 모든 업데이트 로그를 저장하고 삭제하지 않는다.
  • 이 경우에 사용하지 않는 데이터들도 모두 저장되므로 저장 공간 문제가 생기고 실용적이지 않다.
• Simple Retension (일정 기간동안만 저장)
  • 기간을 설정하여 로그를 저장하고 기간이 지나면 해당 로그를 삭제
  • 일정 시간 후에는 로그가 삭제되므로 해당 시간 후 과거 로그를 재현하기 어려워진다.
  • ex) 업데이트가 잦지 않은 유저 정보의 업데이트 내역이 Retension 이후에 사라져서, 해당 유저 정보가 사라진다면 재현이 어렵다.



※ Kafka의 Log Compaction

Kafka에서는 위의 2가지 방식의 문제점을 절충한 Log Compaction 방식을 사용한다.

Log compaction is a mechanism to give finer-grained per-record retention, rather than the coarser-grained time-based retention.
The idea is to selectively remove records where we have a more recent update with the same primary key. This way the log is guaranteed to have at least the last state for each key.

• Log Compaction은 시간 기반 Retension이 아닌 Record별 보존이다.
• Log가 적재될 때 동일한 Primary Key로 최근 업데이트된 Log를 제거한다.
  • 따라서, Log에는 해당 Primary Key의 가장 최근 상태가 영구적으로 보존된다.
• 이러한 방식을 통해 저장 공간도 효율적으로 사용하고, 업데이트가 잦지 않은 로그도 최근 상태를 보존하게 된다.

Kafka Log Compaction

---

이렇게 Kafka 공식문서의 Design 챕터를 살펴봤습니다!

이론 부분이고 공식문서를 번역하여 나열한 수준이지만 Kafka의 기본 Design을 살펴볼 수 있었습니다.
